Лазерные трубки

Как выбрать лазерную трубку для станка

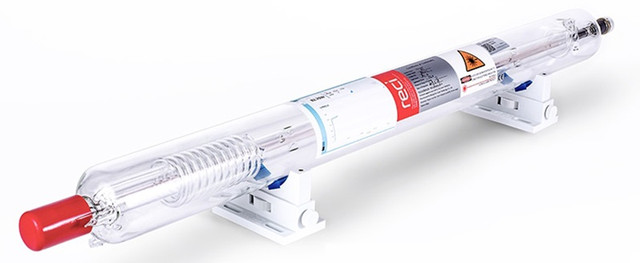

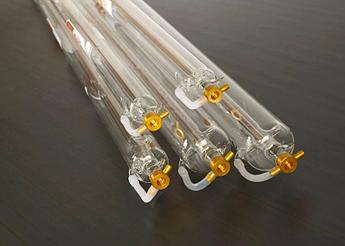

Лазерная трубка CO2 — источник излучения в углекислотном лазерном станке. От её характеристик, состояния оптики и настроек оборудования зависят возможности резки и гравировки.

При замене необходимо учитывать мощность, длину и диаметр корпуса, параметры питания и требования к охлаждению. Совпадение мощности в названии ещё не подтверждает полную совместимость.



Для какого оборудования используют лазерные трубки CO2

Стеклянные CO2-трубки устанавливают в совместимые лазерные станки для резки и гравировки неметаллических материалов. Такие станки применяются при изготовлении рекламной продукции, декора, сувениров, упаковки и текстильных изделий.

В зависимости от оборудования и выбранных режимов возможна обработка фанеры, древесины, акрила, бумаги, картона и подходящих тканей. Допустимые материалы и толщину обработки определяют для конкретного станка.



Номинальная и максимальная мощность

В характеристиках лазерной трубки могут быть отдельно указаны номинальная и максимальная выходная мощность. При сравнении моделей важно сопоставлять одинаковые показатели.

Диапазон в названии товара не следует автоматически считать мощностью для длительной работы. Режим эксплуатации выбирают по техническим данным производителя, включая допустимый рабочий ток.



Длина, диаметр и установка в станок

Перед покупкой измеряют установленную трубку и проверяют свободное пространство в отсеке. Необходимо учитывать расположение креплений, водяных патрубков, электрических выводов и выходного окна.

Параметр	Что проверить
Модель	Полную маркировку установленной трубки
Мощность	Номинальное значение и допустимые режимы
Габариты	Длину, диаметр и размещение в корпусе

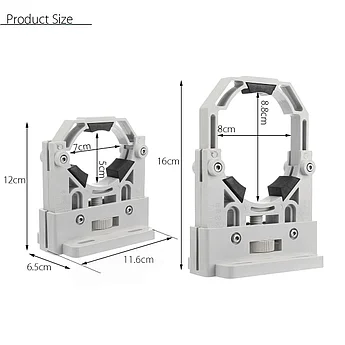

Крепления	Совместимость держателей и положение оптической оси
Электропитание	Требования к высоковольтному блоку питания
Рабочий ток	Рекомендованное и предельное значения для модели
Охлаждение	Требования к температуре, качеству воды и протоку



Совместимость с блоком питания

Блок питания должен соответствовать электрическим требованиям лазерной трубки. При подборе проверяют характеристики источника питания и допустимый ток трубки.

Установка более мощной трубки требует проверки всей системы: блока питания, охлаждения, креплений и оптического тракта. Возможность такой замены оценивают до покупки.



Охлаждение лазерной трубки

Для работы стеклянной CO2-трубки необходимо водяное охлаждение. Требования к температуре, расходу и качеству воды зависят от модели и указываются в документации производителя.

Систему охлаждения подбирают с учётом тепловой нагрузки, температуры помещения и продолжительности работы. Перед запуском проверяют циркуляцию, герметичность соединений и отсутствие воздушных пузырей в охлаждающей полости.

Подходящие охладители и комплектующие представлены в разделе «Чиллеры и промышленные чиллеры».



От чего зависит срок службы

На ресурс трубки влияют рабочий ток, качество охлаждения, режим загрузки и соблюдение правил установки. Для разных моделей производитель может указывать разные условия и показатели ресурса.

Процент мощности в программе управления не заменяет контроль фактического тока. Настройки необходимо согласовать с допустимыми параметрами конкретной трубки.



Подбор трубки при снижении мощности станка

Ослабление резки не всегда связано с износом источника излучения. Перед заменой проверяют чистоту и юстировку оптики, фокусировку, охлаждение и работу блока питания.

Для подбора новой трубки сообщите модель станка, маркировку установленного источника, его размеры и параметры блока питания.



Покупка и обслуживание ALSELL

В ALSELL можно заказать лазерную трубку CO2 и получить помощь с подбором совместимых комплектующих. Уточним подходящее исполнение, требования к подключению и условия обслуживания.

Наличие, комплектацию и гарантию уточняйте для выбранной модели. Доставка по Казахстану.
