Линзы и Зеркала

Как подобрать оптику для лазерного оборудования

Линзы и зеркала выполняют разные задачи в оптической системе. Фокусирующая линза собирает луч в рабочей области, а отражающие зеркала направляют его от лазерной трубки к головке станка. В маркираторах используют специальные сканирующие объективы.

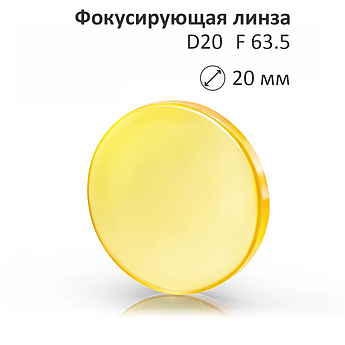

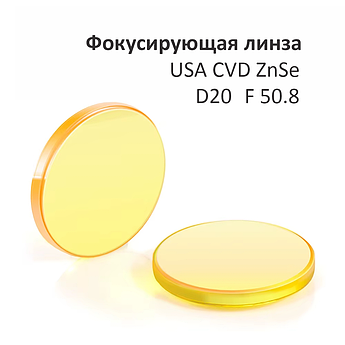

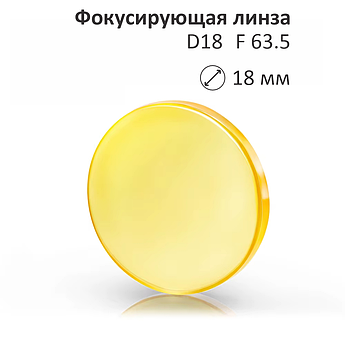

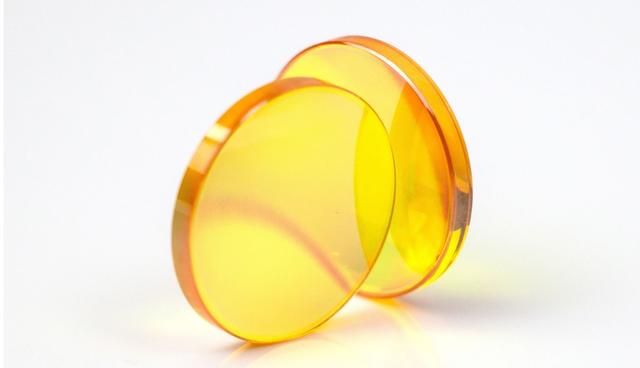

Фокусирующие линзы для станков CO2

При подборе проверяют диаметр, фокусное расстояние, толщину и совместимость линзы с держателем. В каталоге представлены варианты диаметром 12, 18 и 20 мм, включая линзы с фокусным расстоянием 50,8, 63,5 и 101,6 мм.

Обозначение D указывает диаметр, F — фокусное расстояние. Например, D20 F50,8 означает диаметр 20 мм и фокусное расстояние 50,8 мм.

После установки линзы с другим фокусным расстоянием потребуется заново настроить положение фокуса. Возможность такой замены зависит от конструкции лазерной головки.

Отражающие зеркала для лазерного станка

Зеркала подбирают по посадочным размерам, материалу и рабочей длине волны. В каталоге есть молибденовые зеркала с обозначением Mo и варианты на кремниевой основе с обозначением Si.

При замене необходимо учитывать не только диаметр, но и толщину зеркала. После установки проверяют юстировку — прохождение луча через оптическую систему станка.

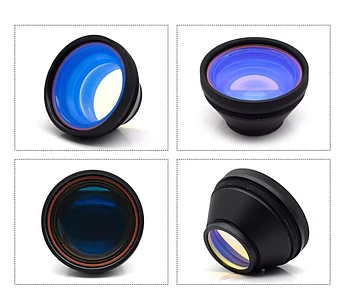

Объективы для лазерных маркираторов

Для маркираторов важны рабочая длина волны, фокусное расстояние, поле маркировки и присоединительная резьба объектива. Совпадение резьбы само по себе не подтверждает полную совместимость.

Поле обработки проверяют по характеристикам конкретного объектива и сканирующей системы. После замены объектива настраивают рабочее расстояние и параметры поля в программе управления.

Какие данные нужны для подбора

Для линзы CO2-станка сообщите диаметр и фокусное расстояние установленной оптики. Для зеркала — диаметр и толщину. Для объектива маркиратора — маркировку, тип лазерного источника, размеры крепления и требуемое поле обработки.

Если маркировка сохранилась, приложите ее фотографию. Это поможет подобрать замену без предположений по внешнему виду детали.

Уход за линзами и зеркалами

Регулярно осматривайте оптику и очищайте ее при необходимости средствами и способом, подходящими для конкретного материала и покрытия. Не касайтесь рабочих поверхностей пальцами и не используйте абразивные материалы.

Перед обслуживанием отключайте оборудование. При повреждении поверхности или покрытия требуется оценить необходимость замены оптического элемента.

Купить линзы и зеркала в ALSELL

В ALSELL можно подобрать оптику для лазерной резки, гравировки и маркировки. Сообщите модель оборудования и параметры заменяемого элемента — поможем уточнить совместимость, наличие и условия доставки по Казахстану.
