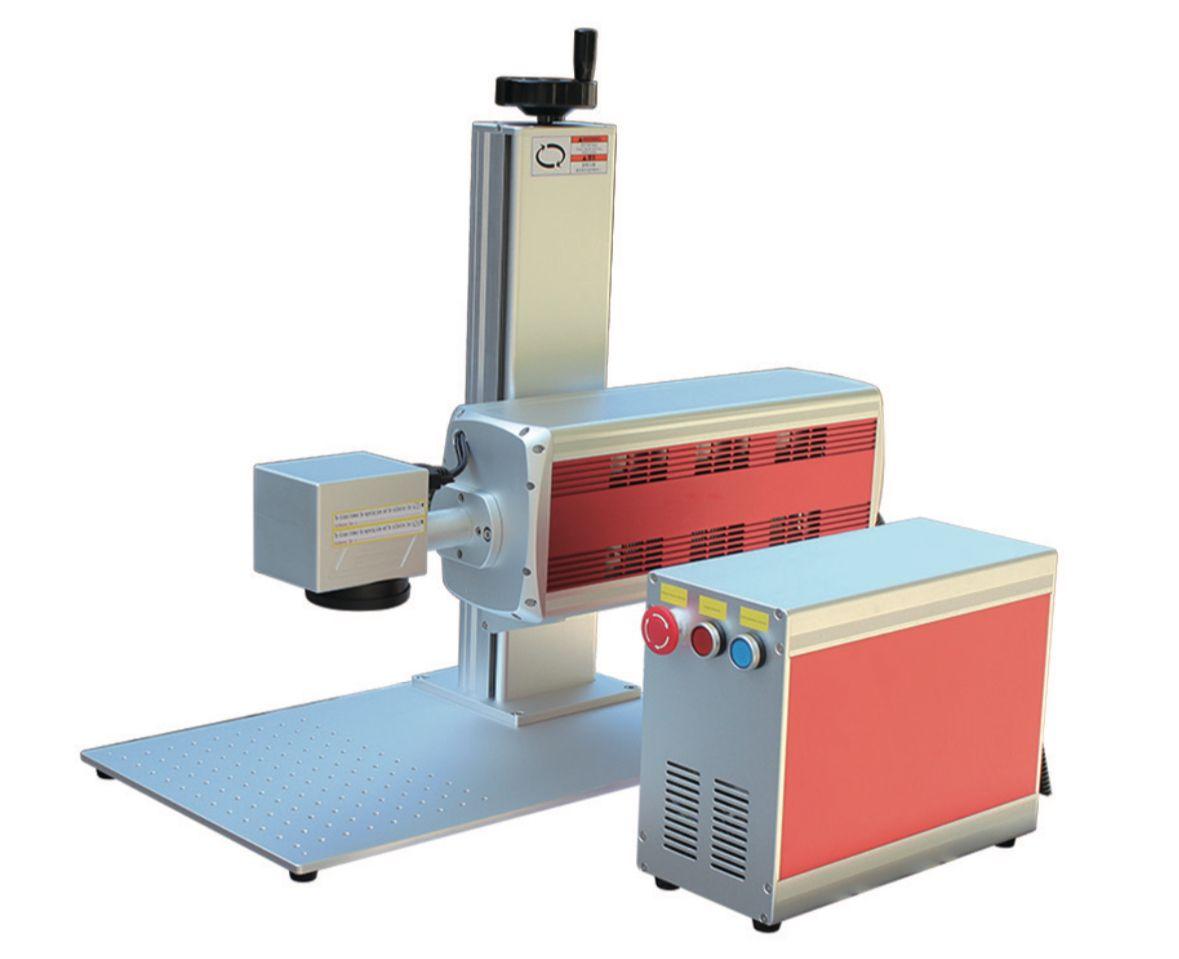

Ультрафиолетовый лазерный маркиратор JPT UV 5 Вт

Ультрафиолетовый лазерный маркиратор JPT UV 5 Вт

Ультрафиолетовый лазерный маркиратор JPT мощностью 5 Вт предназначен для точного нанесения изображений и идентификационной информации на пластик, стекло, керамику, электронные компоненты и другие совместимые материалы. Длина волны 355 нм и высокое качество луча позволяют получать тонкие линии, мелкие символы и сложную графику с минимальным тепловым воздействием на поверхность.

Мощность 5 Вт оптимальна для поверхностной маркировки и обработки изделий, чувствительных к избыточному нагреву. Оборудование подходит для нанесения текста, логотипов, дат, серийных номеров, штрихкодов, QR-кодов, DataMatrix и технических обозначений.



Особенности УФ-маркировки

Ультрафиолетовое излучение хорошо поглощается многими неметаллическими материалами. Воздействие сосредоточено на небольшом участке поверхности, благодаря чему снижается риск оплавления, пожелтения и деформации тонких или чувствительных изделий.

УФ-лазерный маркер применяется прежде всего для точной поверхностной маркировки. Для глубокой гравировки металла и интенсивного удаления материала целесообразнее использовать волоконный лазер большей мощности.



Материалы для обработки

Маркиратор подходит для работы с такими материалами, как:

• различные виды пластика и полимеров;

• стекло, кварц и оптические изделия;

• керамика;

• печатные платы и электронные компоненты;

• плёнки и упаковочные материалы;

• окрашенные и покрытые поверхности;

• отдельные металлы и другие материалы, восприимчивые к излучению 355 нм.

Совместимость и результат маркировки зависят от состава, цвета и покрытия конкретного изделия. Перед серийной обработкой рекомендуется выполнить тест на образце материала.



Лазерный источник JPT и чиллер

В оборудовании используется твердотельный ультрафиолетовый источник JPT SEAL-355-5E мощностью 5 Вт. Герметичная конструкция источника защищает внутреннюю оптическую систему от пыли и влаги и рассчитана на стабильную работу в производственных условиях.

Для охлаждения лазерного источника применяется водяная система с промышленным чиллером, который входит в комплект оборудования. Чиллер поддерживает необходимый температурный режим во время работы маркиратора.



Рабочее поле и управление

Размер области маркировки составляет до 300×300 мм и зависит от установленной линзы и комплектации. Скорость работы достигает 7500 мм/с, при этом фактическое значение определяется сложностью макета, материалом и выбранными параметрами.

Подготовка и запуск заданий выполняются через отдельно приобретаемый компьютер с программным обеспечением EZCAD. Программа позволяет работать с текстом, векторной и растровой графикой, последовательной нумерацией, штрихкодами и QR-кодами.

Для маркировки цилиндрических изделий можно дополнительно установить поворотное устройство. Оно приобретается отдельно и не входит в базовую комплектацию.



Области применения

УФ-маркиратор 5 Вт применяется при производстве электроники, упаковки, пластиковых изделий, приборов, рекламной и сувенирной продукции. Оборудование подходит для маркировки деталей, компонентов, табличек, упаковки и готовых изделий, когда важны тонкие элементы и минимальное тепловое воздействие.

Лазерная технология не требует использования чернил, красок и других маркировочных расходных материалов.

Гарантия и поддержка ALSELL

На оборудование предоставляется гарантия 12 месяцев. Специалисты ALSELL выполняют проверку, запуск и настройку маркиратора, проводят обучение оператора и оказывают техническую поддержку. Доступна доставка по Алматы и другим городам Казахстана.

Фактические скорость, контрастность, цвет, глубина и качество маркировки зависят от материала и его покрытия, установленной линзы, правильности фокусировки, мощности, частоты, скорости обработки и количества проходов.



Технические характеристики

Характеристика	Значение
Тип оборудования	Ультрафиолетовый лазерный маркиратор
Конструкция	Стационарная, с рабочим столом
Модель лазерного источника	JPT SEAL-355-5E
Тип источника	Твердотельный DPSS, ультрафиолетовый
Выходная мощность	5 Вт
Длина волны	355 нм
Длительность импульса	Менее 20 нс при 40 кГц
Диапазон частоты повторения импульсов	20–200 кГц
Пространственная мода	TEM₀₀
Качество луча	M² ≤ 1,2
Округлость луча	Более 90%
Полный угол расходимости луча	Не более 2 мрад
Диаметр выходного луча	0,55 ± 0,15 мм
Стабильность средней мощности	RMS ≤ 3% за 24 часа
Рабочее поле	До 300×300 мм, в зависимости от линзы и комплектации
Скорость маркировки	До 7500 мм/с
Программное обеспечение	EZCAD
Управление	Через отдельно приобретаемый компьютер
Поддерживаемые форматы	DXF, BMP, PNG, JPG и другие растровые и векторные форматы
Поддерживаемые объекты	Текст, логотипы, даты, серийные номера, графика, штрихкоды, QR-коды и DataMatrix
Система охлаждения	Водяная
Чиллер	Промышленный, входит в комплект
Требуемая холодопроизводительность	Не менее 500 Вт
Поворотное устройство	Дополнительная опция
Рабочая температура источника	0–40 °C
Гарантия	12 месяцев
Страна производства	Китай

Фактические параметры маркировки зависят от установленной линзы, материала и его покрытия, фокусировки, выбранной мощности, частоты, скорости обработки и количества проходов.
