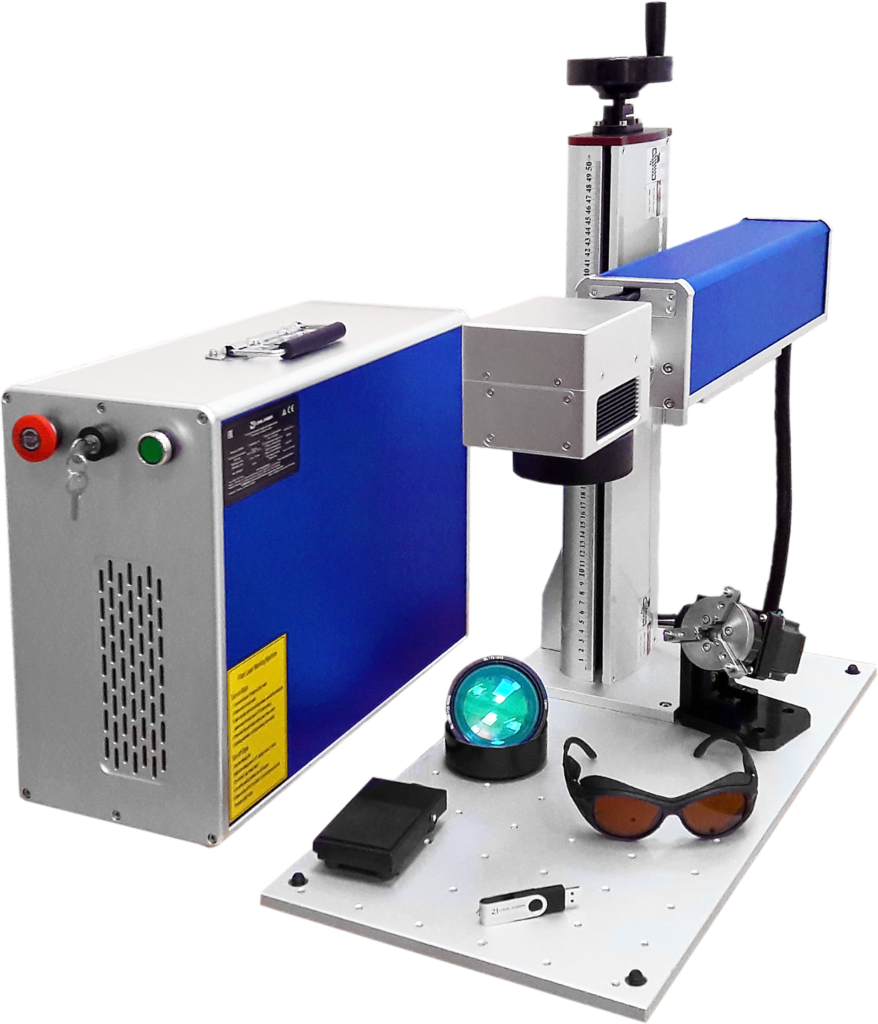

Волоконный лазерный маркиратор 70 Вт Raycus Q

Волоконный лазерный маркиратор 70 Вт Raycus Q

Оборудование предназначено для производительной маркировки и гравировки металлических изделий. Импульсный источник повышенной мощности позволяет быстрее обрабатывать материалы и эффективнее выполнять многопроходную гравировку по сравнению с моделями меньшей мощности.

Маркиратор подходит для нанесения логотипов, текста, серийных номеров, технических обозначений, шкал, штрихкодов, QR-кодов, Data Matrix и другой графической информации. Лазерный маркер может применяться в серийном производстве, металлообработке, изготовлении инструментов, шильдов, сувенирной и рекламной продукции.



Импульсный источник Raycus Q мощностью 70 Вт

Источник Raycus Q формирует короткие лазерные импульсы с высокой пиковой мощностью. Это обеспечивает контрастную поверхностную маркировку и позволяет выполнять глубокую многопроходную гравировку с удалением слоя материала.

Мощность 70 Вт особенно востребована при обработке металлических деталей, когда важны высокая производительность, выраженный рельеф и сокращение времени выполнения серийных заданий.



Рабочее поле до 300×300 мм

Максимальный размер области маркировки составляет до 300×300 мм. Фактический размер рабочего поля зависит от установленной линзы, поэтому точную комплектацию необходимо уточнить перед заказом.

Высота вертикальной стойки составляет 880 мм. Такая конструкция облегчает настройку фокусировки при работе с высокими, объёмными и нестандартными изделиями. Положение лазерной головки регулируется по вертикали.



Раздельная конструкция

Лазерный источник и управляющая электроника размещены в отдельном металлическом блоке. Рабочая стойка с лазерной головкой и блок управления выполнены в виде отдельных модулей, что обеспечивает удобный доступ к внутренним компонентам при настройке и техническом обслуживании.



Обрабатываемые материалы

Маркиратор предназначен для обработки углеродистой и нержавеющей стали, алюминия, латуни, меди, различных сплавов, окрашенных и анодированных поверхностей. Возможна маркировка некоторых видов пластика — результат зависит от состава и свойств конкретного материала. Перед запуском серийной обработки рекомендуется выполнить тест на образце.



Точная маркировка и управление через EZCAD

Оборудование работает на длине волны 1064 нм и обеспечивает скорость маркировки до 1000 мм/с при точности позиционирования до ±0,01 мм. Глубина гравировки может достигать 0,15 мм.

Подготовка и запуск заданий выполняются через компьютер с программным обеспечением EZCAD. Программа поддерживает работу с текстом, векторной и растровой графикой, последовательной нумерацией, штрихкодами и двумерными кодами. Компьютер в комплект поставки не входит.



Воздушное охлаждение

Встроенная система воздушного охлаждения не требует подключения внешнего чиллера или водяного контура. Для маркировки колец, труб и других цилиндрических изделий можно дополнительно приобрести поворотное устройство. В комплект поставки оно не входит.



Гарантия и обслуживание

На оборудование предоставляется гарантия 12 месяцев. Специалисты ALSELL выполняют установку и настройку маркиратора, проводят обучение работе с программой и оказывают техническую поддержку. Доступна доставка по Казахстану.



Технические характеристики

Характеристика	Значение
Тип оборудования	Волоконный лазерный маркиратор
Модель	70 Вт Raycus Q
Тип конструкции	Стационарная, раздельная
Блок управления	Отдельный металлический корпус
Тип лазерного источника	Импульсный волоконный, Q-switched
Производитель источника	Raycus
Мощность источника	70 Вт
Длина волны	1064 нм
Рабочее поле	До 300×300 мм; точный размер зависит от установленной линзы и требует уточнения
Высота вертикальной стойки	880 мм
Регулировка фокусировки	Перемещение лазерной головки по вертикальной стойке
Система охлаждения	Встроенная воздушная
Скорость маркировки	До 1000 мм/с
Точность позиционирования	±0,01 мм
Ширина линии	0,01–0,1 мм
Минимальный размер символа	0,1×0,1 мм
Глубина гравировки	До 0,15 мм
Программное обеспечение	EZCAD
Управление	Через компьютер
Компьютер в комплекте	Нет
Поддерживаемые форматы	DXF, BMP, PNG, JPG и другие форматы, поддерживаемые EZCAD
Обрабатываемые материалы	Чёрные, нержавеющие и цветные металлы, сплавы, окрашенные и анодированные поверхности, некоторые виды пластика
Поворотное устройство	Дополнительная опция, в комплект не входит
Габариты станка	700×700×1000 мм
Гарантия	12 месяцев

Фактические скорость, глубина и качество маркировки зависят от обрабатываемого материала, установленной линзы, заданных параметров и количества проходов.
