Введение

Оптика – один из ключевых элементов лазерного станка, от которой зависит качество резки и гравировки. Линзы, зеркала и другие оптические компоненты формируют лазерный луч, фокусируют его на материале и обеспечивают точность обработки.

В этой статье рассмотрим:

• Виды оптики для лазерных станков

• Критерии выбора линз и зеркал

• Срок службы и признаки износа

• Правила ухода и очистки

1. Основные компоненты оптической системы

1.1. Линзы (фокусирующие)

Фокусируют лазерный луч в точку, определяя толщину и качество реза.

Типы линз по фокусному расстоянию:

• Короткофокусные (1,5–2,5 дюйма) – для тонких материалов (бумага, пленка, фанера до 5 мм).

• Среднефокусные (2,5–4 дюйма) – универсальный вариант (оргстекло, дерево, пластик до 10 мм).

• Длиннофокусные (4–7,5 дюймов) – для толстых материалов (металл, акрил, МДФ от 10 мм).

Материал линз:

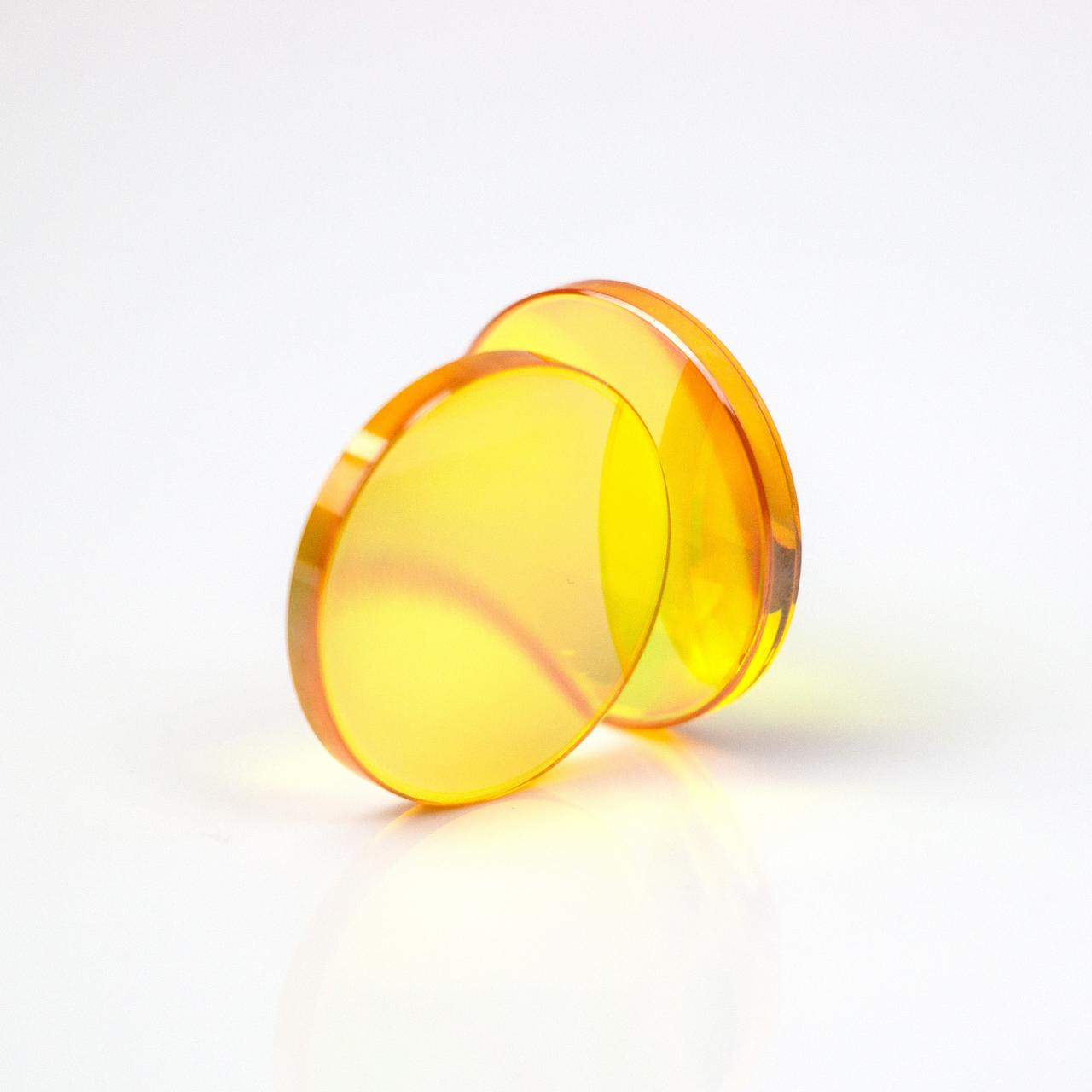

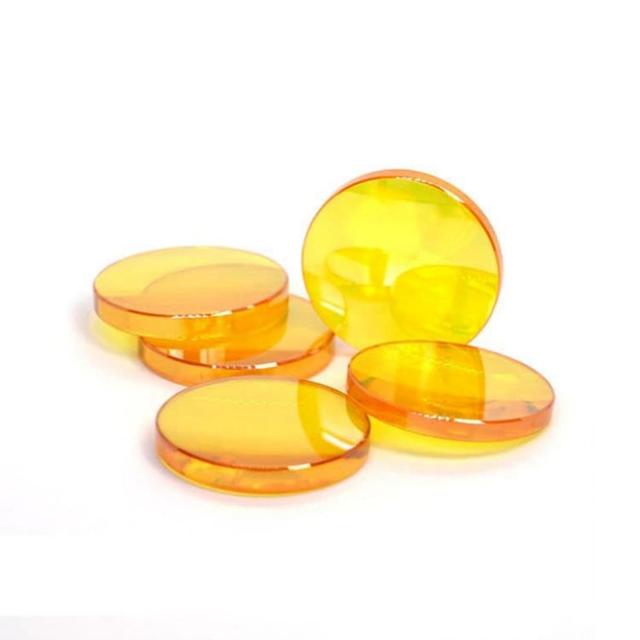

• ZnSe (селенид цинка) – для CO₂-лазеров (10,6 мкм).

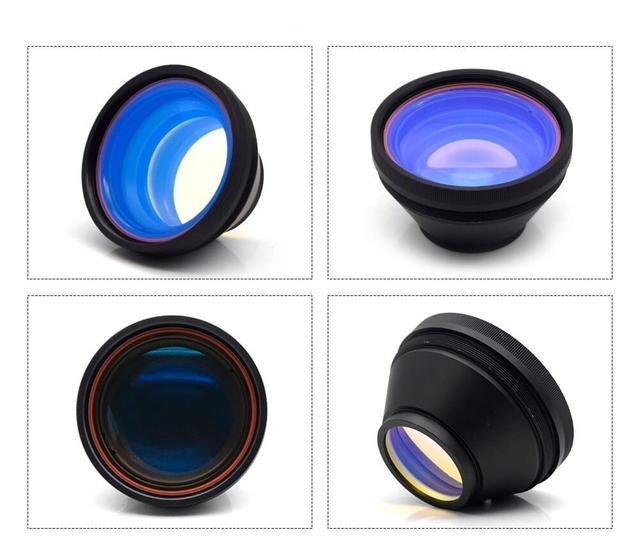

• GaAs (арсенид галлия) – для волоконных лазеров (1,06 мкм).

• Кварц (SiO₂) – для УФ-лазеров.

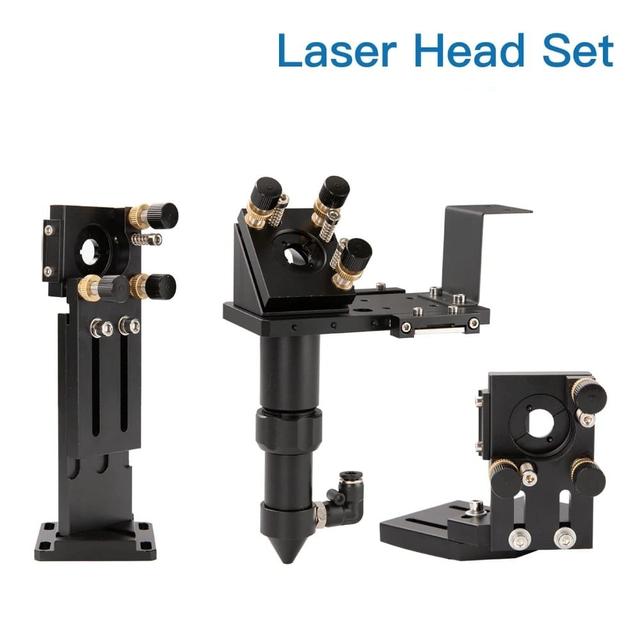

1.2. Зеркала (отражающие)

Направляют лазерный луч от излучателя к линзе.

Материал зеркал:

• Покрытые золотом (Au) – высокая отражающая способность (до 99%), но чувствительны к царапинам.

• Покрытые диэлектриком – более устойчивы к повреждениям, но немного хуже отражают.

1.3. Дополнительные элементы

• Защитные стекла – предохраняют оптику от загрязнений.

• Коллиматоры – формируют параллельный пучок лучей перед фокусировкой.

2. Как выбрать оптику для лазерного станка?

2.1. Подбор линз

• Мощность лазера – для станков до 100 Вт подходят стандартные линзы, для мощных (300+ Вт) нужны усиленные варианты.

• Толщина материала – чем толще заготовка, тем больше должно быть фокусное расстояние.

• Тип обработки – для гравировки лучше короткофокусные линзы, для резки – длиннофокусные.

2.2. Выбор зеркал

• Для CO₂-лазеров – зеркала с золотым или диэлектрическим покрытием.

• Для волоконных лазеров – медные или Mo (молибденовые) зеркала.

2.3. Качество оптики

• Поверхность – должна быть идеально гладкой, без царапин.

• Покрытие – защитные слои увеличивают срок службы.

• Производитель – лучше выбирать проверенные бренды (II-VI, JPT, Cloudray).

3. Срок службы и признаки износа

3.1. Когда менять линзу?

• Появились ожоги, царапины или трещины.

• Лазер режет хуже, требуется больше проходов.

• Наблюдается неравномерный рез или размытые края.

Средний срок службы:

• Обычные линзы – 6–12 месяцев при активной эксплуатации.

• Усиленные линзы – 1,5–2 года.

3.2. Когда менять зеркала?

• Появились потертости, повреждения покрытия.

• Луч стал слабее или смещается.

• Увеличился нагрев зеркала.

4. Уход и очистка оптики

4.1. Как чистить линзы?

1. Аккуратно сдуйте пыль сжатым воздухом.

2. Протрите безворсовой салфеткой (например, из микрофибры).

3. Используйте специальный очиститель (изопропиловый спирт).

4. Не давите – можно повредить покрытие.

❌ Нельзя:

• Использовать ацетон или растворители.

• Чистить сухой тканью (оставляет царапины).

• Прикасаться пальцами к поверхности.

4.2. Обслуживание зеркал

• Регулярно проверяйте соосность (луч должен попадать в центр).

• Очищайте мягкой кисточкой и спиртом.

• Избегайте перегрева (может привести к деформации).

Заключение

Оптика – критически важный элемент лазерного станка, напрямую влияющий на качество работы. Правильный подбор линз и зеркал, своевременная замена и аккуратная очистка помогут избежать брака и продлят срок службы оборудования.

Если у вас есть сомнения в выборе оптики – проконсультируйтесь со специалистами, чтобы подобрать оптимальные компоненты для ваших задач.
