Чиллер для лазерного станка с ЧПУ. Принцип работы, преимущества

Чтобы гарантировать эффективную и долгосрочную работу вашей лазерной трубки СО2, необходимо обеспечить ее правильным и эффективным охлаждением. Лазерные станки позволяют выполнять резку и гравировку большинства материалов, таких как дерево, пластики, ткани, кожа и многое другое. По этой причине лазерное оборудование становятся необходимой частью современных производственных предприятий.

Чиллеры используются не только для лазерного оборудования, а также могут охлаждать шпиндели фрезерных станков

Принцип работы Чиллера

В основе работы чиллеров лежит механизм охлаждения и теплообмена. В них используется охлаждающее вещество, которое поглощает тепло от лазера и циркулирует по замкнутой системе. Тепло передается в теплообменник, где оно рассеивается в окружающей среде - воздухе или воде. Затем вещество возвращается обратно к лазеру для продолжения процесса охлаждения.

Для бесперебойной работы лазерного станка через его трубку необходимо пропускать около 2-5 литров воды в минуту для охлаждения. А температура воды не должна превышать 23-25 градусов.

В зависимости от модели лазерного чиллера в него могут входить следующие узлы:

• Компрессор — сжимает хладагент и способствует его прокачке через систему;
• Конденсатор или радиатор — эффективно рассеивает тепло, которое отводится от него с помощью вентилятора;
• Испаритель — поглощает тепловую энергию от лазерной системы и передает ее хладагенту;
• Расширительный клапан — регулирует поток хладагента, проходящего через систему, в зависимости от значения температуры и давления;
• Хладагент: Жидкость, которая циркулирует по системе, поглощая и рассеивая тепло. Часто в качестве охлаждающей жидкости используется Дистиллированная вода или Антифриз.
• Система управления: Система управления отвечает за мониторинг температуры лазерной системы и регулировку работы охладителя для поддержания желаемого температурного диапазона.
• Насос — В охладителе с водяным охлаждением насос используется для циркуляции воды по системе
• Накопительный бак — обеспечивает необходимый запас охлаждающего вещества для правильной работы системы.

Основные преимущества чиллера для лазерного станка

- Компактный размер чиллера, что дает возможность установить его в небольших помещениях

- Автоматическая терморегуляция и удобный вывод на экране текущий уровень температуры

-  Эффективность. Перегрев может негативно сказаться на производительности лазерной системы. Регулируя температуру, чиллер может повысить эффективность лазерной системы и снизить потребление энергии.

- Защита от попадания мусора в систему циркуляции жидкости, в отличии от использования стандартного водяного насоса (помпы)

- Система защиты лазерной трубки в случае отсутствия циркуляции жидкости в системе (например передавили силиконовую трубки или она порвалась)

- Улучшают показатели безопасности. Лазер предотвращает перегрев и снижает риск возникновения пожара.

- Продлевают срок службы лазерной системы

Выбор чиллера для лазерного и фрезерного станка

Подбор чиллера для ЧПУ оборудования следует исходя из параметров лазерных трубок или шпинделей:

• Лазерные трубки до 60 Вт и шпинделя до 2,2 кВт подойдет модель чиллера CW-3000

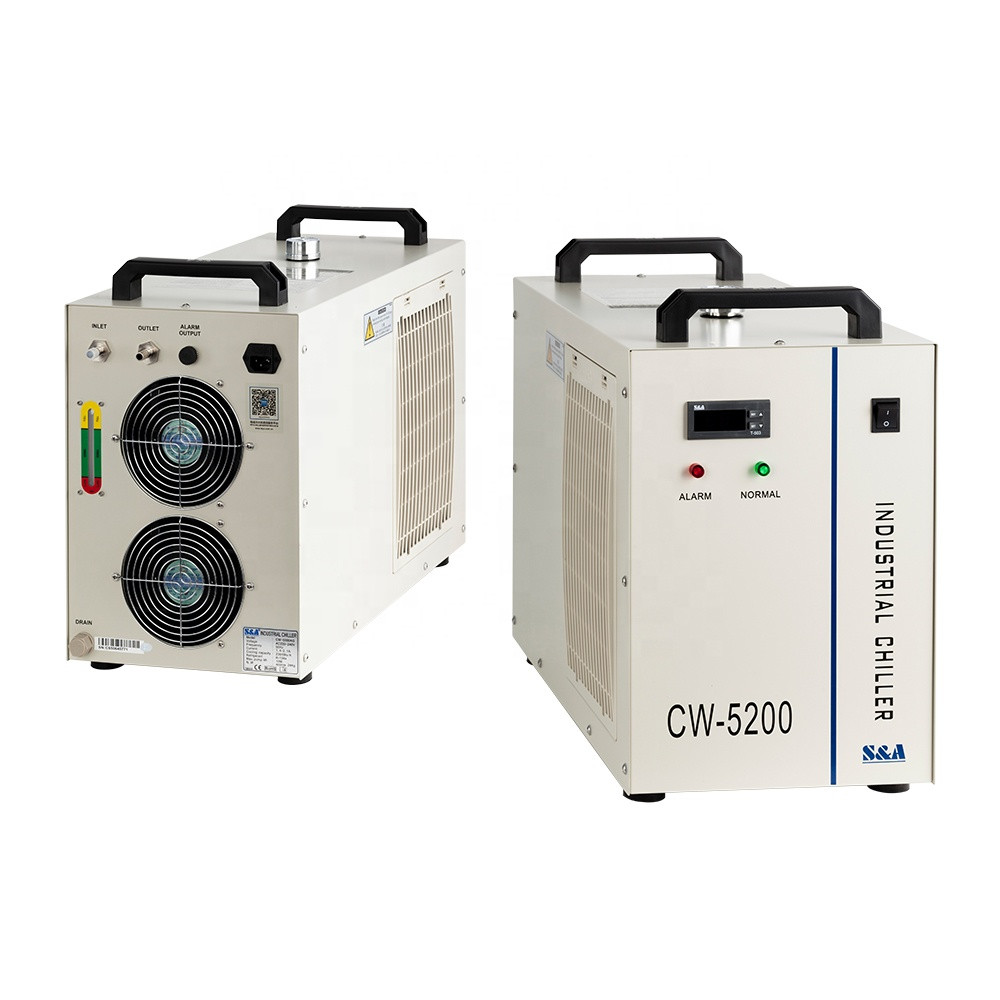

• Лазерные трубки до 120 Вт и шпинделя до 5 кВт — чиллер CW-5000
• Лазерные трубки до 130 Вт и шпинделей до 6 кВт — чиллер CW-5200
• Для трубок до 200 Вт — чиллер CW-5300
• Для трубок до 300 Вт — чиллер CW-6000AH
